ZBG（NBS）型周边传动刮泥机

用途
　　主要用于辐流式初沉、二沉池的排泥，也可用于浓缩池的排泥，是一种新型的刮泥机。

工作原理及构造
　　驱动装置推动工作桥沿池平面旋转，工作桥带动刮臂旋转，固定于刮臂上的刮板将泥由池边逐渐刮至池中心的集泥斗中。刮泥板曲线为对数螺旋线型，受力均匀，刮泥彻底。
　　当池底遇有障碍物时，能自动让耙，保护机器不受伤害。驱动装置可有扭矩保护装置，工作更加安全。

型号示例


		特点　　1、主梁除传统碳钢制作外，还可采用铝合金或不锈钢制作，适用范围广，装饰效果好。　　2、采用新型铰支结构，使刮泥机的承载状况更好，减少了运行功率，降低运行成本。　　3、安全性好，遇有较大障碍物时，刮板会自动让耙，若配力矩保护装置，安全性能更高。　　4、传动装置进行了优化设计，使效率更高，外形更趋美观，更可按照用户要求配进口减速机或轴装式减速机，更美观耐用。　　5、刮泥板采用对数螺旋线型，刮泥效果好。

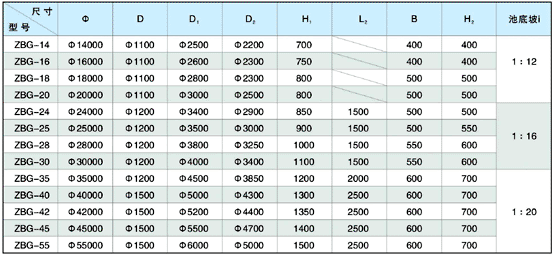

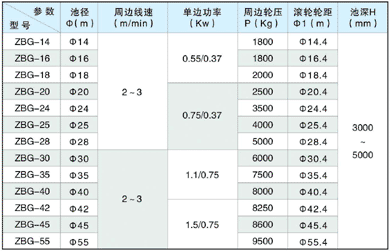

	外形尺寸与性能参数

	沉淀池周边传动刮泥机外形结构图（全桥式）

	NBS型浓缩池周边传动刮泥机外形结构图（半桥式）
	1、栏杆　2、工作桥 3、稳流筒　4、集点装置　5、中心支座　6、支撑与栅条组合　　　　　　　　　 7、刮壁与刮板组合　8、端梁及驱动机构　9、泥坑小刮板 10、电控箱

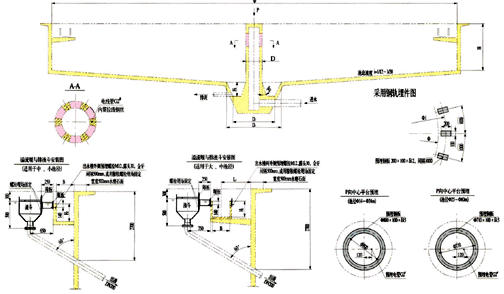

	土建预埋件图

订货说明
　　1、需要撇装置、出流堰板、玻璃钢出水槽时，请注明。
　　2、注明主梁及水下部件的材质（碳钢、不锈钢、铝合金），防腐有特殊要求时请注明。
　　3、注明全桥式或半桥式，需要轴装式或进口减速机，请注明。
　　4、本机行走轮及从动轮为铁心胶轮，若需要钢轮行走时，请注明，并铺设钢轨。
　　5、订货时，请提供池子的土建图（注明池径、池深、池底坡度、出水槽断面等）。
